产品概述：
HQ41X滑道滚球式止回阀，采用橡胶包皮滚动球为阀瓣，在介质的作用下，可在阀体的整体式滑道上作上下滚动，从而打开或关闭阀门，密封性能好，消声式关闭，不产生水锤。阀体采用全水流通道，流量大，阻力小，水流量损失比旋启式小50%，在水平或垂直安装均可，可用于冷水、热水、工业及生活污水管网，更适合潜水排污泵，介质温度0-80℃。可安装于水泵出水口处，以防止倒流及水锤对泵损害。

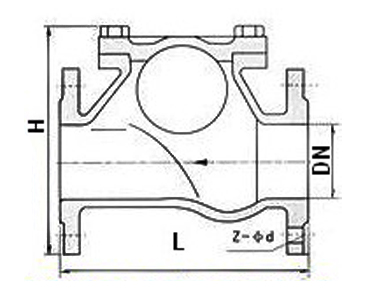

HQ41X主要尺寸 公称通径DN（mm） L H 50 180 180 65 200 210 80 260 245 100 300 280 125 350 335 150 400 400 200 500 495 250 600 600 300 700 715 350 800 820 连接尺寸 PN1.0MPa按GB4216.4-84；PN1.6按GB4216.5-84 标准
HQ41X主要技术参数
型号 公称压力MPa 试验压力PSMPa 工作温度℃ 壳体 密封 HQ41X-10/16 1.0 1.5 1.1 ≤80 1.6 2.4 1.76
HQ41X主要零部件
|
零 件 名 称 |
材 质 |
|
阀体、阀盖 |
球铁、铸钢 |
|
球架、档板 |
球铁、铸钢 |
|
球 体 |
碳钢包橡胶 |
